概述

LD71F(半襯)、LD71Fs(全襯)凸耳式襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：磅 150

閥體：碳鋼、不銹鋼蝶圈：PTFE、PCTFE、FEP、PFA 蝶板：不銹鋼、碳鋼完全包覆氟塑料
蝶形彈性墊圈：彈簧鋼驅動裝置：組合件

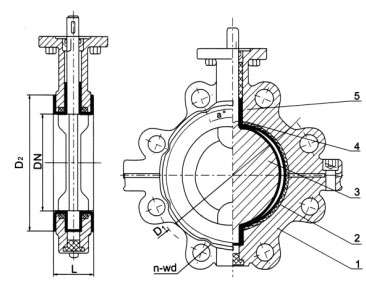

1、閥體2、蝶圈3、蝶板4、四氟圈5、蝶形彈簧墊圈6、驅動裝置
LD71F(半襯)、LD71Fs(全襯)凸耳式襯氟塑料蝶閥

公稱通徑		公稱壓力	L mm	D1 mm	D2 mm	a° mm	n-wd in	蝸輪裝置		氣動裝置		電動裝置
DN	NPS	Class	L mm	D1 mm	D2 mm	a° mm	n-wd in	A	B	A	B	A	B
50	2	150	43	120.5	92	45°	4-3/4	45	120	125	94	162	187
65	21/2		46	139.5	105	45°	4-3/4	45	120	165	108	162	187
80	3		46	152.5	127	22.5°	4-3/4	45	120	185	128	162	187
100	4		52	190.5	157	22.5°	8-3/4	45	120	185	128	162	187
125	5		56	216	186	22.5°	8-7/8	45	120	210	137	162	187
150	6		56	241.5	211	22.5°	8-W3/4	66	150	224	160	162	187
200	8		60	298.5	266	22.5°	8-W3/4	85	170	295	182	409	513
250	10		68	362	319	15°	12-W/7/8	85	170	382	228	409	513
300	12		78	432	370	15°	12-W7/8	106	205	382	228	409	513
350	14		78	476	429	15°	12-W1	106	205	440	262	409	513
400	16		102	540	480	11.25°	16-W1	130	240	585	332	409	513
500	20		127	635	585	9°	20-W11/4	155	240	585	332	409	513
600	24		154	749.5	682	9°	20-W11/4	169	306	585	332	409	513

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的LD71F(半襯)、LD71Fs(全襯)凸耳式襯氟塑料蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
