J6BK41Fs氣動襯氟塑料截止閥，專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
設計與制造：GB12235
結構長度：GB12221（1系列）
法蘭連接尺寸：GB4216 JB78
J6BK41Fs氣動襯氟塑料截止閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤80℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
閥體：鑄鐵、碳鋼 不銹鋼 閥蓋：鑄鐵、碳鋼 不銹鋼 襯里：氟塑料
氣缸：球墨鑄鐵 活塞：碳鋼 閥瓣：碳鋼 、不銹鋼，完全包覆氟塑料
閥桿：碳鋼、不銹鋼，部分包覆氟塑料 手輪：鑄鐵、碳鋼
| 公稱通徑 | 公稱壓力 | 工作壓力 | L | D | D1 | n-Фd | H | D0 | 質量 |
部件列表 |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1.6 1.0 | 1.6 | 130 | 95 | 65 | 4-14 |

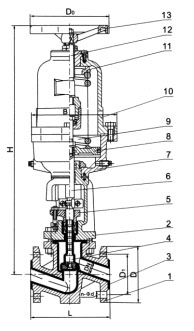

1、閥體、2、閥蓋3、閥體襯里4、閥瓣5、壓蓋6、中閥桿7、下氣缸8、活塞9、彈簧10、上氣缸11、壓盤12、上閥桿13、手輪 |
|||
| 20 | 150 | 105 | 75 | 4-14 | ||||||
| 25 | 160 | 115 | 85 | 4-14 | 550 | 160 | 23 | |||
| 32 | 180 | 140 | 100 | 4-18 | 558 | 160 | 25.5 | |||
| 40 | 200 | 150 | 110 | 4-18 | 722 | 200 | 50 | |||
| 50 | 230 | 165 | 125 | 4-18 | 732 | 200 | 51.5 | |||
| 65 | 1.0 | 290 | 185 | 145 | 4-18 | |||||
| 80 | 310 | 200 | 160 | 6/2-18 | 990 | 320 | 140 | |||
| 100 | 350 | 220 | 180 | 6/2-18 | 1048 | 320 | 169 | |||
| 125 | 400 | 250 | 210 | 6/2-18 | 1158 | 320 | 220 | |||
| 150 | 480 | 285 | 240 | 6/2-22 | ||||||
| 200 | 0.6 | 600 | 340 | 295 | 6/2-22 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J6BK41Fs氣動襯氟塑料截止閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
