概述

低溫截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。

特點

1. 結構比閘閥簡單，制造與維修都較方便。
2. 密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
3. 啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
4. 啟閉力矩大、啟閉較費力，啟閉時間較長。
5. 流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
6. 介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
7. 全開時閥瓣經常受沖蝕。

執行標準

壓力試驗

主要零件材料及性能

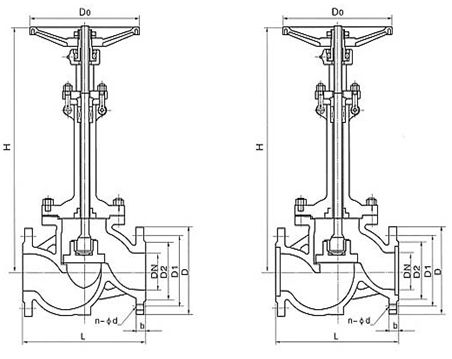

規格主要尺寸
