柱塞式放料閥用于框式錨式攪拌器的反應釜放料，閥門采用法蘭或?qū)雍概c設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。該放料閥廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。

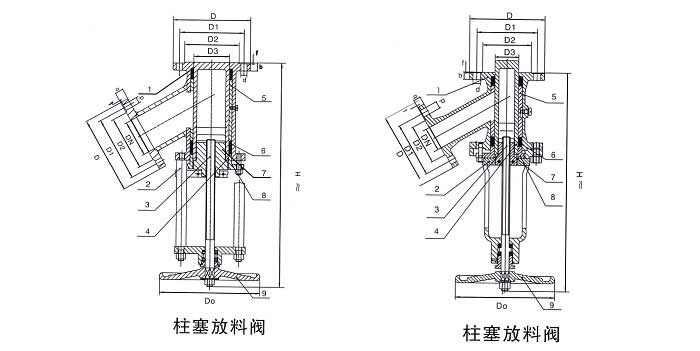

| 口徑 DN(mm) |
H | DO | D | D1 | D2 | D3 | b | f | d | 連接螺栓 規格數量 |
|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力PN MPa(1.6) | ||||||||||
| 25 | ～286 | 160 | 115 | 85 | 65 | 25 | 16 | 3 | 14 | M12×4 |
| 32 | ～300 | 160 | 1401 | 100 | 76 | 32 | 18 | 3 | 18 | M16×4 |
| 40 | ～355 | 180 | 150 | 110 | 84 | 40 | 18 | 3 | 18 | M16×4 |
| 50 | ～374 | 180 | 165 | 125 | 100 | 50 | 18 | 3 | 18 | M16×4 |
| 65 | ～465 | 220 | 185 | 145 | 118 | 65 | 20 | 3 | 18 | M16×4 |
| 80 | ～480 | 250 | 200 | 160 | 132 | 76 | 20 | 3 | 18 | M16×4 |
| 100 | ～620 | 280 | 220 | 180 | 156 | 95 | 22 | 3 | 18 | M16×4 |
| 125 | ～640 | 300 | 250 | 210 | 184 | 125 | 22 | 3 | 18 | M16×4 |
| 150 | ～782 | 320 | 285 | 240 | 211 | 150 | 24 | 3 | 22 | M20×8 |
| 200 | ～960 | 360 | 340 | 295 | 266 | 200 | 24 | 3 | 22 | M20×12 |
| 250 | ～1027 | 500 | 405 | 355 | 319 | 250 | 26 | 3 | 26 | M24×12 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的柱塞式放料閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
