ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。本系列調節閥作用型式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。壓力分段調節從15~250KPa。可按需要組合滿足用戶工況要求。
閥體型式：直通鑄造球型閥體
閥芯型式：快開型閥芯
公稱通徑：DN20 ~300 NPS3/4〞~12〞
公稱壓力：PN16 ~64 CLASS 150LB ~300LB
連接方式：法蘭 FF、RF、RTJ、等.
閥蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯
密 封 墊：金屬夾石墨密封
執行機構：薄膜自力式、活塞式自力式、
表面涂漆：綠色 丙稀酸聚胺酯磁漆
| ZZY | 結構形式 | 公稱壓力 | 閥體材質 | 作用方式 | 冷凝器 | 壓力調節范圍(KPa) | 公稱通徑 |
|---|---|---|---|---|---|---|---|
| Z系列自力式調節閥 | P:單座自力式調節閥 M:套筒自力立式調節閥 |
PN16=16 CL150LB=150 LB |
C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質 |
B:閥后壓力控制 K:閥前壓力控制 |
無：不帶 C：帶冷凝器 |
15~50 40~80 60~140 120~220 |
DN50= DN50 NPS2〞=NPS2〞 |
| 如：?jiǎn)巫粤κ秸{(diào)節閥，公稱壓力PN16，WCB材質，閥后調壓，不帶冷凝器，壓力范圍120-220KPa,口徑DN50 型號為：ZZYP-16C-B-120~220-DN50 |
|||||||
| 公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||||||||||||||||||
| 額定行程 | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||||||||||||||||||
| 公稱壓力 | PN 16、40、64 CLASS150LB~300LB | ||||||||||||||||||||||||||||||
|
壓力調節范圍（Kpa） |
15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500 *控制壓力盡量選擇在調節范圍中間值附件。 |
||||||||||||||||||||||||||||||
| 流量特性 | 快開 | ||||||||||||||||||||||||||||||
| 調節精度% | ±5-10 | ||||||||||||||||||||||||||||||
| 使用溫度 | -40℃≤不帶冷凝器≤200℃≤帶冷凝器≤350℃ | ||||||||||||||||||||||||||||||
| 允許泄漏量 | 硬密封（1/h） | 單座：≤10-4閥額定容量（IV）級；套筒：≤5×10-4閥額定容量（II級） | |||||||||||||||||||||||||||||
| 軟密封（1/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | |||||||||||||||||||||
| 減壓比 | 最大 | 10 | |||||||||||||||||||||||||||||
| 最小 | 1.25 | ||||||||||||||||||||||||||||||
| 閥前壓力的最小值 | |||||||||||||||||||||||||||||||
| 閥前壓力KPa | 30 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||||||||||
| 閥后壓力KPa | 15-24 | 15-40 | 15-80 | 15-120 | 20-160 | 25-200 | 30-240 | 35-280 | 40-320 | ||||||||||||||||||||||
| 閥前壓力KPa | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | ||||||||||||||||||||||
| 閥后壓力KPa | 45-360 | 50-400 | 55-440 | 60-480 | 65-520 | 170-560 | 75-600 | 80-640 | 85-680 | ||||||||||||||||||||||
| 閥前壓力KPa | 900 | 950 | 1000 | 1250 | 1500 | 2000 | 2500 | 3000 | |||||||||||||||||||||||
| 閥后壓力KPa | 90-720 | 95-760 | 100-800 | 125-1000 | 150-1200 | 200-1600 | 250-2000 | 300-2400 | |||||||||||||||||||||||
 |

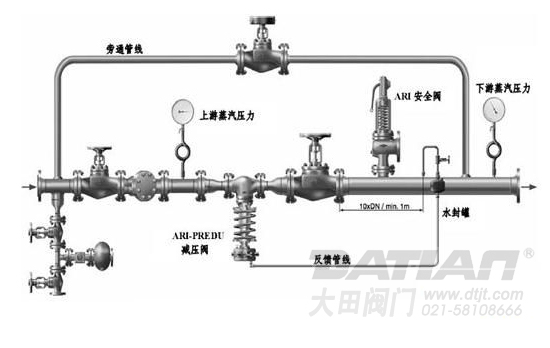

| 自力式壓力調節閥裝置圖例 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZZY自力式壓力調節閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
