偏心半球面襯膠旋塞閥是本公司引進國際最新的設計理念和工藝技術自主開發研制的新產品，擁有自主產權。偏心半球面襯膠旋塞閥采用半球面結構，能有效地清除介質中的沉積顆粒。偏心結構使閥門的開啟過程中閥座與球瓣速脫離，延長密封副使用壽命。密封面采用噴涂耐磨鎳合金，提高使用壽命。偏心半球面襯膠旋塞閥適用于電廠、冶金、水泥、造紙等行業中的煤粉、灰渣、紙業等物料的輸送管線。
當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。
| 閥體、閥蓋、壓蓋 | 旋塞 | 閥座 | 軸承 | 閥瓣 |
|---|---|---|---|---|
| 球鐵、灰鐵、碳鋼 | 球鐵、灰鐵、碳鋼 | 不銹鋼、碳鋼+NBR | 銅 | 不銹鋼、碳鋼+NBR |
公稱通徑DN：50-800mm
公稱壓力PN：1.0MPa
工作溫度：-19℃-425℃
適用介質：水、油、污水、含顆粒介質液體等
驅動方式：手動、電動、氣動

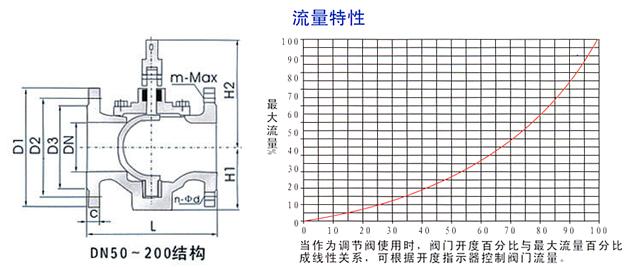

| DN | D1 | D2 | D3 | C | n-d | m-M×n | L | H1 |
|---|---|---|---|---|---|---|---|---|
| 50 | 165 | 125 | 99 | 19 | 4-Φ19 | - | 178 | 84 |
| 65 | 185 | 145 | 118 | 19 | 4-Φ19 | - | 190 | 93 |
| 80 | 200 | 160 | 132 | 19 | 4-Φ19 | 4-M16通孔 | 203 | 109 |
| 100 | 220 | 180 | 156 | 19 | 8-Φ19 | - | 229 | 128 |
| 125 | 250 | 210 | 184 | 19 | 8-Φ19 | - | 254 | 128 |
| 150 | 285 | 240 | 211 | 21 | 4-Φ23 | 4-M20通孔 | 267 | 165 |
| 200 | 340 | 295 | 266 | 21 | 4-Φ23 | 4-M20通孔 | 292 | 198 |
| 250 | 395 | 350 | 319 | 24 | 8-Φ23 | 4-M20深 30 | 330 | 249 |
| 300 | 445 | 400 | 370 | 25 | 8-Φ23 | 4-M20深 30 | 356 | 290 |
| 350 | 505 | 460 | 429 | 26 | 12-Φ23 | 4-M20深 30 | 432 | 330 |
| 400 | 565 | 5815 | 480 | 28 | 12-Φ29 | 4-M24深 36 | 450 | 355 |
| 450 | 615 | 565 | 530 | 28 | 16-Φ28 | 8-M24深 36 | 450 | 355 |
| 500 | 670 | 620 | 582 | 29 | 12-Φ28 | 8-M27深 36 | 660 | 427 |
| 600 | 780 | 725 | 682 | 30 | 12-Φ31 | 8-M27深 40 | 762 | 567 |
| 700 | 895 | 840 | 794 | 32.5 | 16-Φ31 | 8-M27深 40 | 865 | 633 |
| 800 | 1015 | 950 | 901 | 35 | 16-Φ34 | 8-M30深 45 | 965 | 633 |
備注：
BYLT942X型活塞式流量調節閥
| 壓力試驗 | 法蘭連接尺寸 |
|---|---|
| G/T13927 | G4216.2～4216.5、GB/T17241.6 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的偏心半球面襯膠旋塞閥 性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
