當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

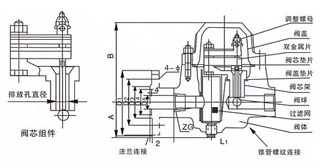

| 型號 | 公稱通徑DN（mm） | 尺寸 | ||
|---|---|---|---|---|
| L | H | H1 | ||
| TSF-1/2/3 | 15 | 110 | 130 | 35 |
| 20 | 110 | 130 | 35 | |
| 25 | 110 | 130 | 35 | |
| SF-1/2/3 | 15 | 155 | 170 | 45 |
| 20 | 155 | 170 | 45 | |
| 25 | 155 | 170 | 45 | |
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 碳鋼 |
| 墊片 | |
| 墊片 | F304柔性石墨 |
| 閥芯組件 | 不銹鋼 |
| 排放孔密封面 | 堆焊硬質合金 |
| 過濾網 | 不銹鋼 |
| 型號 | 公稱通徑DN（mm） | 尺寸 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | H | D | D1 | D2 | b | f | Z-Φd | ||
| SF-1/2/3-GF | 15 | 230 | 180 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
| 20 | 230 | 180 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | |
| 25 | 230 | 185 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | |
| 32 | 250 | 195 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | |
| 40 | 250 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | |
| 50 | 250 | 208 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | |
| TSF-1/2/3-GF | 15 | 210 | 140 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
| 20 | 210 | 145 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | |
| 25 | 210 | 150 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的SF-1(2,3),SF-1(2,3)-GF可調雙金屬片式疏水閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
