概述

液壓、氣動角式快開排泥閥，是一種由液壓源或氣動源作執行機構的角型截止類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。J744X液壓角式快開排泥閥液壓缸之活塞為L(zhǎng)形皮碗，密封性能好，經久耐用，閥門密封副亦為橡膠密封,無泄漏。J744X液壓角式快開排泥閥還可通過電動二位四通換向電磁閥實現遠程控制。J744X液壓角式快開排泥閥操作方便，安全可靠。

適用范圍

當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

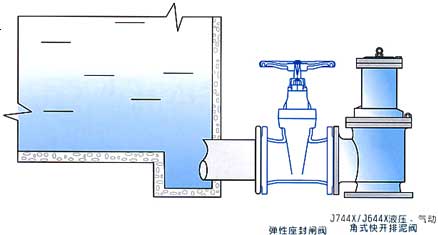

J744X液壓角式快開排泥閥 結構示意圖	J744X液壓角式快開排泥閥 安裝示意圖

技術參數

• 公稱壓力0 6MPa、1 0MPa
• 公稱通徑：100"～400mm
• 最低馬驅動壓力：0.15MPa
• 適用介質：水、污水
• 驅動介質：清水、氣
• 適用溫度：0～80℃
• 法蘭標準：GB／T l 7241 6 GB／T 911 3
• 試驗標準：GB／T l 3927 APl 598

主要零部件材料

主要外形連接尺寸
