Z44平行式雙閘板閘閥適用于介質為水、污水的管路上作閉路設備用，不允許作調節調節流量和排空使用。此類閘閥廣泛適用于石油、化工、制藥、電力等行業。在公稱壓力≤l.0MPa的蒸汽、水、油類等介質的管路上作啟閉用。我廠可生產平行式雙閘板閘閥、平行式單閘板閘閥、明桿平行式雙閘板閘閥、明桿平行式單閘板閘閥。
| 型號 | 公稱壓力（MPa） | 試驗壓力（MPa） | 工作溫度（℃） | 適用介質 | |
|---|---|---|---|---|---|
| 強度（水） | 密封（水） | ||||
| Z44T-10 | 1.0 | 1.5 | 1.1 | ≤120 | 蒸汽、水 |
| Z44W-10 | ≤100 | 油品、煤氣 | |||
| 零件名稱 | 材料 | |
|---|---|---|
| Z44T-110 | Z44W-10 | |
| 閥體、閥蓋、閥輪 | 灰鑄鐵 | 灰鑄鐵 |
| 閥板 | 灰鑄鐵+黃鋼 | 灰鑄鐵 |
| 閥桿 | 碳鋼 | 碳鋼 |
| 丁楔 | 鑄鋼 | 鑄鋼 |
| 閥桿螺母 | 青鋼 | 青鋼 |

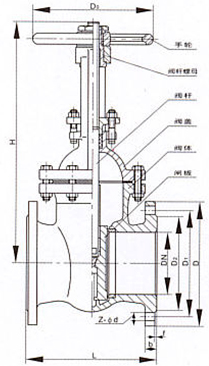

| 型號 | 公稱通徑 DN（mm） |
尺寸 | 重量（kg） |  |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b-f | Z-Φd | H | Do | ||||
| Z44T-10 Z44W-10 Z44H-10 Z44F-10 |
40 | 165 | 145 | 145 | 85 | 18-3 | 4-18 | 240 | 135 | 16.5 | |
| 50 | 180 | 160 | 160 | 100 | 20-3 | 4-18 | 260 | 180 | 20 | ||
| 65 | 195 | 180 | 180 | 120 | 20-3 | 4-18 | 300 | 180 | 25.5 | ||
| 80 | 210 | 195 | 195 | 135 | 22-3 | 4-18 | 345 | 200 | 31 | ||
| 100 | 230 | 215 | 215 | 155 | 22-3 | 8-18 | 395 | 200 | 47 | ||
| 125 | 255 | 245 | 245 | 185 | 24-3 | 8-18 | 478 | 240 | 64 | ||
| 150 | 280 | 280 | 280 | 210 | 24-3 | 8-23 | 558 | 240 | 100 | ||
| 200 | 330 | 335 | 335 | 265 | 26-3 | 8-23 | 720 | 320 | 144 | ||
| 250 | 380 | 390 | 390 | 320 | 28-3 | 12-23 | 845 | 320 | |||
| 300 | 420 | 440 | 440 | 368 | 28-4 | 12-23 | 990 | 400 | |||
| 350 | 450 | 500 | 500 | 428 | 30-3 | 16-23 | 1100 | 400 | |||
| 400 | 480 | 565 | 565 | 482 | 32-3 | 16-25 | 1200 | 500 | |||
| 450 | 510 | 615 | 615 | 532 | 32-3 | 20-25 | 1300 | 500 | |||
| 500 | 540 | 670 | 670 | 585 | 34-3 | 20-25 | 1500 | 500 | |||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z44平行式雙閘板閘閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
