產品用途

Z11鍛鋼閘閥適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質

應用規范

• 制造按API STD.602
• 連接端
• 承插口尺寸按ANSI B16.11
  1. 螺紋端按ANSI B2.1
  2. 閥門檢查和實驗按API STD.598
• 結構：B.B;OS＆Y
• 主體材料：A105, F11,F22,304,316, 304L ,316L,Mone1,20號合金

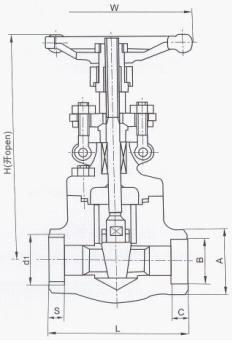

ANSI 150~800Lb

尺寸和重量 (縮孔)

訂貨號(WCB,WC6,WC9)

說明：1、如采用螺紋連接，連接單元“S”用“T”表示。
2、如進口端采用承插焊，出口端采用螺紋，則連接單元“S”用“U”表示。

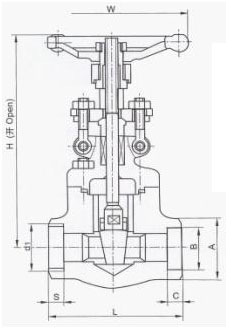

ANSI 900~1500Lb

應用規范

1、設計制造按BS5352
2、連接端
3、承插口尺寸按ANSI B16.11
螺紋端按ANSI B2.1
閥門檢查和實驗按API STD.598
4、結構：B.B;OS＆Y
5、主體材料：A105, F11,F22,304,316, 304L ,316L,

尺寸和重量 (縮孔)

訂貨號(WCB,WC6,WC9)

說明：

1. 如采用螺紋連接，連接單元“S”用“T”表示。
2. 如進口端采用承插焊，出口端采用螺紋，則連接單元“S”用“U”表示。

鍛鋼閘閥

鍛鋼閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
