H74薄型對夾旋啟止回閥

概述

H74薄型對夾旋啟止回閥，是一種超薄止回閥，它具有結構簡單，外形美觀、重量輕、安裝方便等優點。薄型止回閥主要適用于給水系統、石油、 化工、冶金等工業部門對有安裝空間限制的場所最為適用。

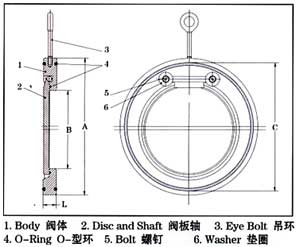

結構示意圖

H74薄型對夾旋啟止回閥結構示意圖

標準產零件材料組合

閥體 碳鋼
閥板 碳鋼
O-型環 丁腈或乙丙橡膠
螺釘墊圈 不銹鋼
吊環 碳鋼
閥體 不銹鋼
閥板 不銹鋼
O-型環 氟化橡膠
螺釘墊圈 不銹鋼
吊環 不銹鋼
閥體 不銹鋼
閥板 不銹鋼
O-型環 氟化橡膠
螺釘墊圈 不銹鋼
吊環 不銹鋼


H74薄型對夾旋啟止回閥

主要尺寸

Size B A(N F) L C Weight
NF
PN16		 NF
PN10		 NF
PN16		 NF
PN25		 NF
PN40		 PN6 PN10 PN16 PN25 PN40
DN40 1 1/2″ 23 88 93 93 93 16 16 16 16 16 22 76.5
DN50 2″ 33 98 108 108 108 16 16 16 16 16 22 93
DN65 2 1/2″ 41 118 128 128 128 16 16 16 16 16 22 113.8
DN80 3″ 54 134 144 144 144 16 16 16 16 16 22 128
DN100 4″ 71 154 164 171 170 16 16 16 16 16 22 144.5
DN125 5″ 92 184 193 196 196 16 16 16 16 16 23 173.5
DN150 6″ 112 209 220 228 228 19 19 19 19 19 24 197.4
DN200 8″ 155 264 275 288 291 28 28 28 28 28 30 254.5
DN250 10″ 201 319 330 343 354 32 32 32 32 32 39 306.5
DN300 12″ 240 375 380 403 420 38 38 38 38 38 53 357.5
DN350 14″ 270 425 440 460 477 38 38 38 38 38 53 408.5
DN400 16″ 311 470 493 517 549 48 48 48 48 48 53 448
DN450 18″ 360 529 543 567 574 48 48 48 48 48 77 498.5
DN500 20″ 410 579 598 627 630 58 58 58 58 58 86 550.5
DN600 24″ 490 683 697 733   68 68 68 68 68 110 665.5

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H74薄型對夾旋啟止回閥 性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。

上一個產品：H72型對夾立式止回閥 下一個產品：H77型對夾式止回閥
