概述

H44X(SFCV)型橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底．外層披翟橡膠制成閥瓣開關壽命可達l00萬次。該閥采用全流面積式設計，具有水頭損先小，不易堆積雜物維修簡便等特性。 該閥主要適用于給排水系統可安裝于水泵出水口處以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上以防止池水倒流至給水系統中。橡膠瓣止回閥的閥瓣采用全襯丁腈橡膠與閥體斜面金屬組合密封，閥瓣關閉行程短，密封性能好，可顯著減少水錘沖擊壓力。

主要零件材料

主要規格

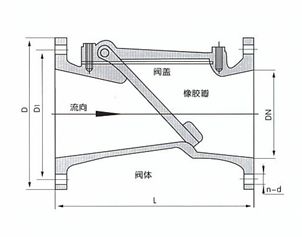

主要外形尺寸(法蘭連接尺寸按GB4216的規定)

型號	DN	L	D	D1	dn	n
H44X-1016	50	203	165	125	17.5	4
	65	216	185	145	17.5	4
	80	241	200	160	17.5	8
	100	292	220	180	17.5	8
	150	356	285	240	22	8
	200	495	240	295	22	8
	250	622	395	350	22	12
	300	698	445	400	22	12
	350	787	505	460	22	16
	400	914	565	515	22	16
	450	978	615	565	26	20
	500	978	670	620	26	20
	600	1295	780	725	30	20

特點

橡膠瓣止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門零部件，設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。

安裝注意事項

1. 在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管道系統產生的壓力的影響。
2. 安裝時注意介質流動的方向應與閥體所標箭頭方向一致。
3. 升降式垂直瓣止回閥應安裝在垂直管道上。
4. 升降式水平瓣止回閥應安裝在水平管道上。
