D341蝸輪法蘭式通風蝶閥

用途及特點

D341蝸輪法蘭式通風蝶閥 采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa。一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
設計新穎，合理，結構獨特，重量輕，啟閉迅速。
操力鉅小，操作方便，省力靈巧。
采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

采用標準

  • 設計標準：GB/T12238-1989 JB/T8692-1998
  • 法蘭連接尺寸： GB/T9115.1-2000
  • 結構長度：GB/T 12221-1989
  • 壓力試驗：GB/T 13927-1992; JB/T 9092-1999

主要技術參數


公稱通徑		 DN 50～2000
公稱壓力 PN 0.05 0.25 0.6
試驗壓力 強度實驗 0.075 0.375 0.9
密封實驗 ≤1.5﹪泄漏量
適用介質 ，煤氣、含塵氣體、煙道氣等
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動

主要零件的材質


零件名稱		 材料
閥體 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈 與閥體相同
閥桿 碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料 氟塑料、柔性石墨

蝶閥密封材料選用和適用溫度

材料品種 碳鋼 低溫碳鋼 合金鋼 奧氏體不銹鋼 鉻鉬鋼
代號 WCB LCB WCB或WC9 C5或C12 鉻Cr-18型、304、316 12CrMoV
耐最高溫度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃
耐最低溫度 -29℃ -46℃ -29℃ -29℃ 196℃ -40℃
適用工作溫度 ≤425℃ ≤345℃ ≤595℃ ≤650℃ ≤600℃ ≤560℃

D341W-(0.5、2.5、6)C.P.R.V系列結構示意圖

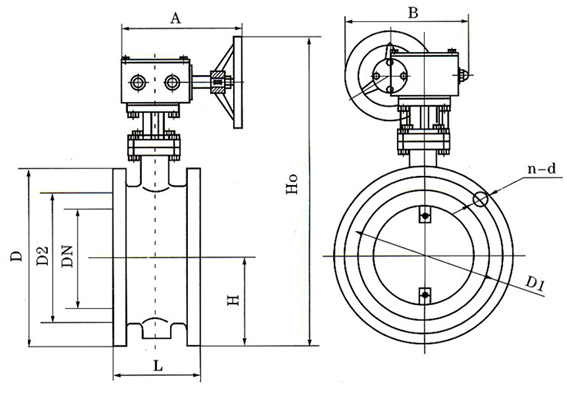

D341蝸輪法蘭式通風蝶閥結構示意圖

D41W-(0.5、2.5、6)C.P.R.V系列連接尺寸

公稱通徑 結構長度 外形尺寸（參考值 連接尺寸（標準值） 參考重量
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 215 270 65 140 110 88 4-14 140 110 88 4-14 9
65 21/2 112 80 235 270 65 160 130 108 4-14 160 130 108 4-14 12
80 3 114 95 263 270 65 190 150 124 4-18 190 150 124 4-18 15
100 4 127 105 283 270 65 210 170 144 4-18 210 170 144 4-18 17
125 5 140 120 313 310 65 240 200 174 8-18 240 200 174 8-18 23
150 6 140 132 338 310 65 265 225 199 8-18 265 225 199 8-18 25

D341W-(0.5.2.5.6)C.P.R.V系列連接尺寸

公稱通徑 結構長度
（標準值）		 外形連接尺寸（參考值） 連接尺寸（標準值） 參考重量
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 H1 A A1 B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 286 420 125 209 193 140 110 88 4-18 140 110 88 4-14 14
65 21/2 112 80 306 440 125 209 193 160 130 108 4-18 160 130 108 4-14 15
80 3 114 95 334 460 125 209 193 190 150 124 4-18 190 150 124 4-18 17
100 4 127 105 354 480 125 256 193 210 170 144 4-18 210 170 144 4-18 20
125 5 140 120 384 510 125 256 193 240 200 174 8-18 240 200 174 8-18 25
150 6 140 132 409 540 125 256 193 265 225 199 8-18 265 225 199 8-18 29
200 8 152 160 593 600 165 256 283 320 280 254 8-18 320 280 254 8-18 47
250 10 165 187 650 680 165 256 283 375 335 309 12-18 375 335 309 12-18 67
300 12 178 220 715 760 165 256 283 440 395 363 12-22 440 395 363 12-22 78
350 14 190 245 814   175   334 490 445 413 12-22 490 445 413 12-22 96
400 16 216 270 863   175   334 540 495 463 16-22 540 495 463 16-22 130
450 18 222 297 918   175   334 595 550 518 16-22 595 550 518 16-22 142
500 20 229 322 1016   210   425 645 600 568 20-22 645 600 568 20-22 191
600 24 267 377 1128   210   425 755 705 667 20-26 755 705 667 20-26 230
700 28 292 430 1233   210   425 860 810 772 24-26 860 810 772 24-26 250
800 32 318 487 1344   210   425 975 920 878 24-30 975 920 878 24-30 320
900 36 330 537 1560   320   620 1075 1020 978 24-30 1075 1020 978 24-30 410
1000 40 410 587 1660   320   620 1175 1120 1078 28-30 1175 1120 1078 28-30 510
1200 48 470 687 1890   320   620 1375 1320 1280 32-30 1405 1340 1295 32-33 720
1400 56 530 760 2670   575   714 1575 1520 1480 36-30 1630 1560 1510 36-36 1270
1600 64 600 895 2810   575   714 1790 1730 1690 40-30 1830 1760 1710 40-36 1730
1800 72 670 995 3020   575   714 1990 1930 1890 44-30 2045 1970 1918 44-39 2750
2000 80 760 1095 3220   656   810 2190 2130 2090 48-30 2265 2180 2125 48-42 3050

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D341蝸輪法蘭式通風蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
