管網法蘭式伸縮蝶閥

用途及特點

管網法蘭式伸縮蝶閥適用于地下管網供、排水管道上作啟閉或調節介質流量之用，具有耐潮、耐腐蝕、壽命長等特點。

采用標準：

設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000; GB/T9115.1-2000; GB/T9115.2-2000
壓力試驗：GB/T 13927-1992; JB/T 9092-1999

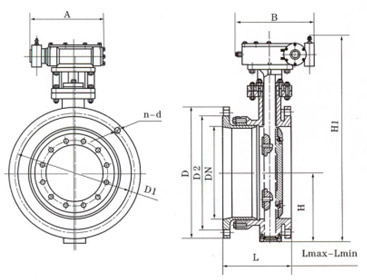

結構示意圖

管網法蘭式伸縮蝶閥結構示意圖

SDt/d343(H.F.X)-(6、10、16)系列連接尺寸

公稱通徑 外形尺寸（參考值） 法蘭尺寸和螺栓尺寸（標準值）
H H1 設計最大長度L 設計最小長度L 設計長度L A B 0.6MPa 1.0MPa 1.6MPa
毫米 英寸 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
200 8 174 607 265 215 245 190 308 320 280 254 8-18 340 295 266 8-22 340 294 266 12-22
250 10 215 688 295 235 265 190 308 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 12 245 742 308 254 282 190 308 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 14 270 797 325 271 300 190 308 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 16 305 930 345 283 314 270 466 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 18 325 975 370 314 340 270 466 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 20 360 1065 377 316 346 270 466 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 24 445 1225 446 388 417 457 625 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 28 505 1343 445 395 425 457 625 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 32 560 1436 479 425 455 457 625 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 36 630 1616 515 455 485 598 853 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 40 680 1711 525 465 495 598 853 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 48 795 1971 574 512 542 598 853 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
1400 56 900 2218 599 547 572 860 1345 1630 1560 1510 36-36 1675 1530 1530 36-42 1685 1590 1530 36-48
1600 64 1100 2578 640 589 615 860 1345 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56
1800 72 1124 2689 725 670 695 860 1345 2045 1970 1718 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56
2000 80 1292 3022 764 680 722 952 1592 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的管網法蘭式伸縮蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
